CZDM03
3H INC.
Descrizione del prodotto
| Marchio: 3h | |
| Larghezza massima dell'anta ： 800mm | |
| Altezza massima dell'anta ： 2400 mm | |
| Cuscinetto di carico massimo ： 120 kg | |
| Standard di adattamento del prodotto ： GB/T8478-2008 Porte in lega di alluminio e Windows | |
| PACCHIA: 1 Imposta in una scatola interna, 5 scatole per pacco | |
| Applicazione: porte di apertura esterne standard europei | |
Specifiche
<
| NO. | Articolo n. | Articolo | Qty | Descrizione |
| 1 | CZM20A | Manico della porta | 1 | Lega di alluminio, rivestimento in polvere |
| 2 | CZM20 | Manico della porta | 1 | Lega di alluminio, rivestimento in polvere |
| 3 | 3085D | Blocca il corpo | 1 | 304 ss, naturale |
| 4 | 45/45a | Cilindro di blocco | 1 | Ottone, placcatura |
| 5 | CZMK37 | Fibbia di bloccaggio | 1 | 304 ss, naturale |
| 6 | MX09 | Bullone a filo | 2 | Lega di zinco, placcatura |
| 7 | CZ57 | Manico della porta | 1 | Lega di alluminio, rivestimento in polvere |
| 8 | WZDM03-08 | Cassetta di blocco | 1 | Lega di zinco, placcatura |
| 9 | WZDM03-09 | Bullone a filo | 2 | In lega di zinco, rivestimento in polvere |

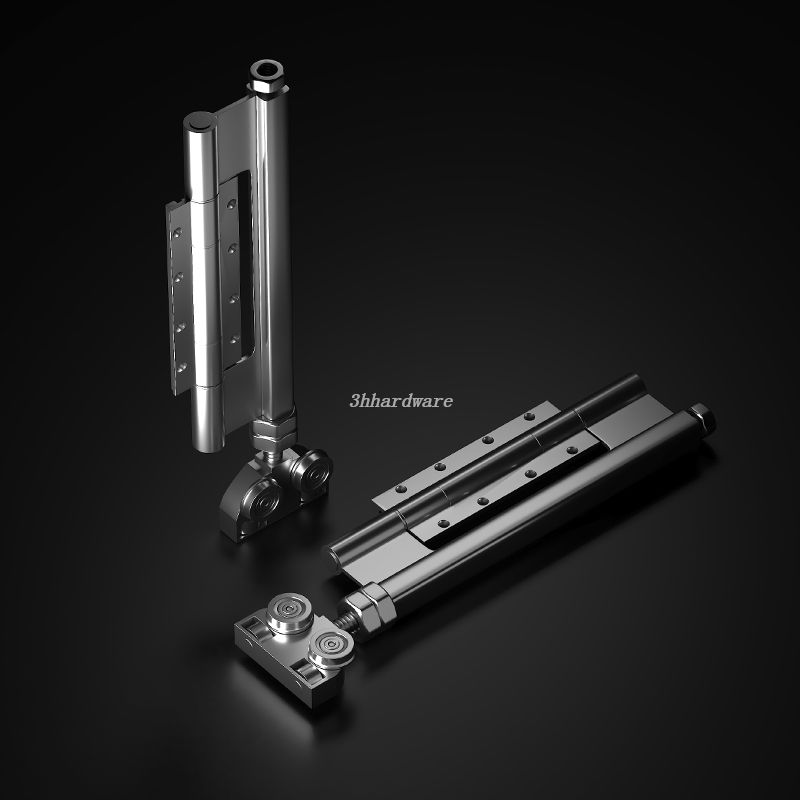

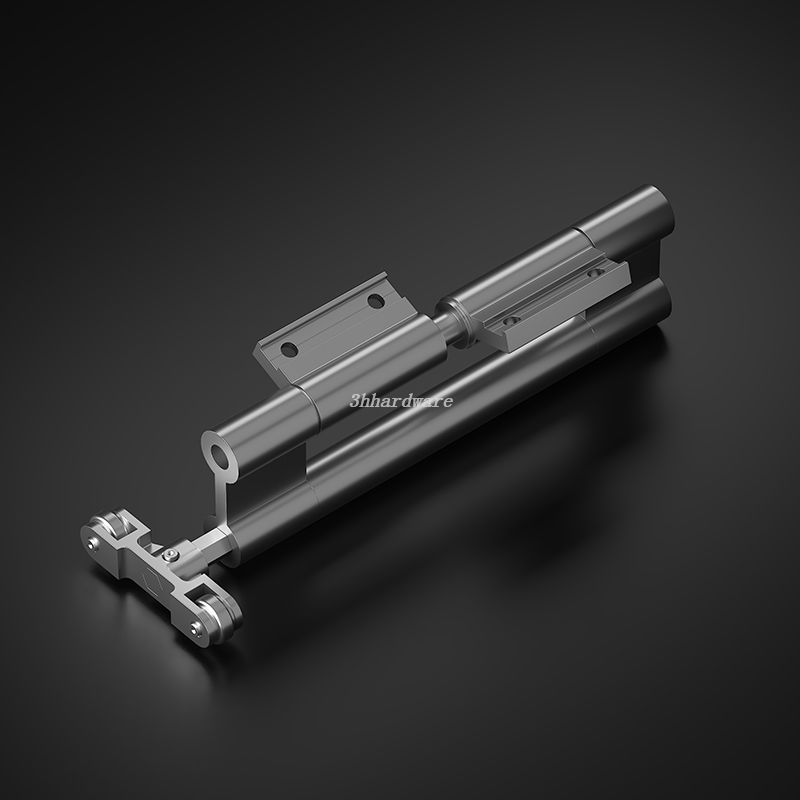

| 10 | WZDM03-01 | Assemblaggio della cerniera superiore | 1 | Lega di alluminio, rivestimento in polvere |
| 11 | WZDM03-06 | Assemblaggio della cerniera centrale | 1 | Lega di alluminio, rivestimento in polvere |
| 12 | WZDM03-07 | Assemblaggio della cerniera | 9 | Lega di alluminio, rivestimento in polvere |
| 13 | WZDM03-03 | Assemblaggio della cerniera inferiore | 1 | Lega di alluminio, rivestimento in polvere |
Descrizione del prodotto
Istruzioni

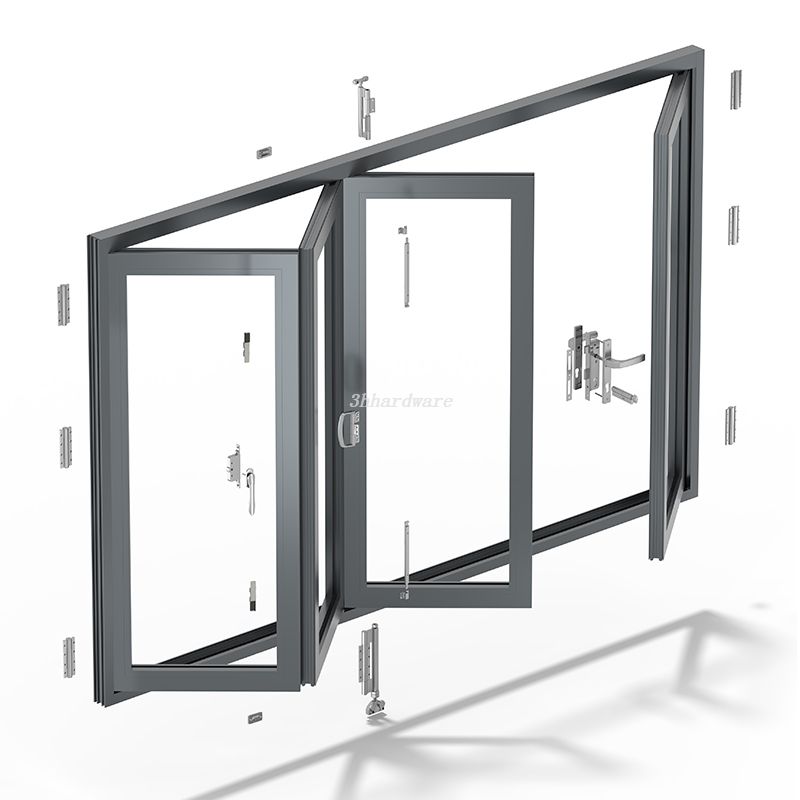

Operendo la maniglia della porta sulla porta di swing sul lato destro per controllare l'apertura e la chiusura della fascia della porta.
Operendo la maniglia e scaricare il bullone sul lato sinistro della porta pieghevole per controllare la fascia di porta pieghevole.
Scenari di applicazione
La visione della scena ha bisogno. Adatto per balconi, vilas, porte di partizione interna, ecc.
