Finestra Swing con schermo
3H INC.
Descrizione del prodotto
Adattamento del prodotto
Adatto per il filo telaio e telaio e lo standard europeo 20 Profilo scanalato, la distanza tra telaio e fash è di 11,5-12 mm.
Caratteristiche
Dotato di schermi a zanzare, installazione del profilo senza fresatura hardware con carico. Design di blocco e punti di blocco ad alta sicurezza. Molti opzioni per soddisfare le esigenze della ventilazione domestica in diversi scenari. Installazione, con un dispositivo anti-falso per garantire la sicurezza in modo efficace.
Istruzioni
Aprire la fascia della finestra dello schermo in primo luogo, quindi aprire la fascia di vetri. L'angolo di apertura della fascia a schermo può essere fino a 170 gradi e della fascia di vetro è fino a 89 gradi.
Scenario dell'applicazione s
Residenziale, ospedali, scuole, ecc.

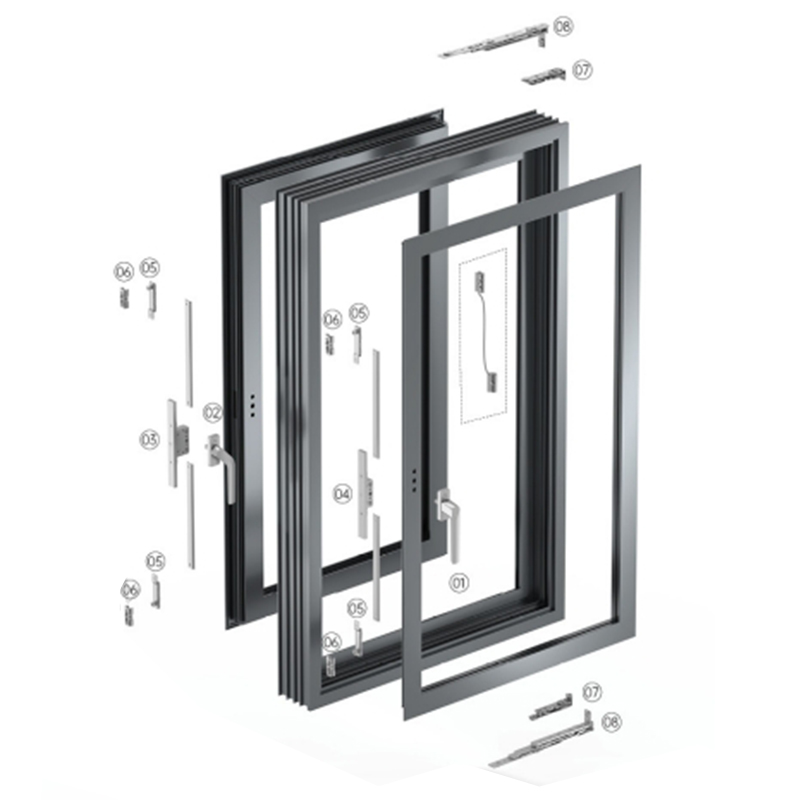

Configurazione
NO. | Articolo n. | Articolo | Qty | Descrizione |
1 | AZS01 | Manico della finestra | 1 | Lega di alluminio, rivestimento in polvere (opzionale) |
2 | AZS01AR | Manico della finestra | 1 | Lega di alluminio, rivestimento in polvere (opzionale) |
3 | ACH01-30 | Cassetta di blocco | 1 | Lega di zinco, ossidazione |
4 | ACH01-11.5 | Cassetta di blocco | 1 | Lega di zinco, ossidazione |
5 | AS01-01 | Blocco di collegamento | 4 | Lega di alluminio, rivestimento in polvere |
6 | AS01-02 | Sedile di blocco | 4 | Lega di alluminio, rivestimento in polvere |
7 | ABJ01 | Cerniera della finestra | 1 | 304 ss, naturale |
8 | Asj01 | Cerniera della finestra dello schermo | 1 | 304 ss, naturale |
